جرثقیل اپن وینچ (OPEN WINCH) چیست؟

در اکثر مواقع طراحی بالابر های جرثقیل براساس تناژ ، سرعت و ارتفاع مدنظر طراحی و ساخته می شود. در بعضی از سازه های جرثقیل میبایست تناژ یا ارتفاع و یا سرعت خاصی جهت طراحی و ساخت جرثقیل ها درنظر بگیریم که از سیستم اپن وینچ استفاده می گردد. جرثقیل های اپن وینچ به این صورت طراحی و ساخته می شوند که اجزای بالابر بصورت مجزا طراحی و ساخته می شود و سپس با اجزای دیگر مونتاژ می شود و در واقع بالابری ساخته می شود که اجزای تشکیل دهنده آن شامل الکتروموتور ، متعلقات برقی ، درام سیم بکسل ، گیربکس و دیگر اجزای تشکیل دهنده این جرثقیل است. در این مقاله مرکز فروش جرثقیل اصفهان به معرفی جرثقیل های اپن وینچ و کاربرد های آن ها پرداخته است. تا انتها با ما همراه شوید.

معرفی جرثقیل اپن وینچ

همانطور که از اسم این جرثقیل پیداست ، دسترسی اپراتور را به اجزای مکانیکی مانند وینچ ، موتور ، ترمزها را آسانتر می کند و این امر باعث تعمیرات و نگهداری ساده تر می شود. جرثقیل اپن وینچ به نام جرثقیل عرشه باز نیز شناخته می شود. طراحی جرثقیل ها به این سبک به این معناست که برای پروژه های خاص و شرایط کاری خاص طراحی و ساخته شوند. جرثقیل های اپن وینچ (OPEN WINCH CRANES)  دارای مزیت هایی همچون بهره وری و ایمنی بالا ، عمر طولانی مدت ، نگهداری و تعمیرات ساده تر هستند. همین مزیت ها باعث می شود که زمان توقف کار با جرثقیل کاهش یابد و بهره وری آن افزایش پیدا کند. جرثقیل های ذوب بر به دلیل شرایط خاص محیطی در رده جرثقیل های اپن وینچ قرار می گیرند.

طراحی جرثقیل های اپن وینچ این امکان را به جرثقیل می دهد که در شرایط محیطی خاص با درجه دماهای زیاد یا کم سازگار باشد و دارای قابلیت اطمینان بالایی باشد. استانداردهای ساخت این دستگاه میبایست در اولین قدم طراحی این نوع از جرثقیل ها باشد. یکی دیگر از مزیت های این جرثقیل، ارتفاع قابل تنظیم جرثقیل های اپن وینچ  است ، در واقع جرثقیل اپن وینچ قابلیت تنظیم ارتفاع را دارد و با تنظیم ارتفاع می توان بارهای در ارتفاع بالاتر را جابجا نمود.

بیشتر بخوانید: معرفی و کاربرد جرثقیل دروازه ای در صنایع مختلف

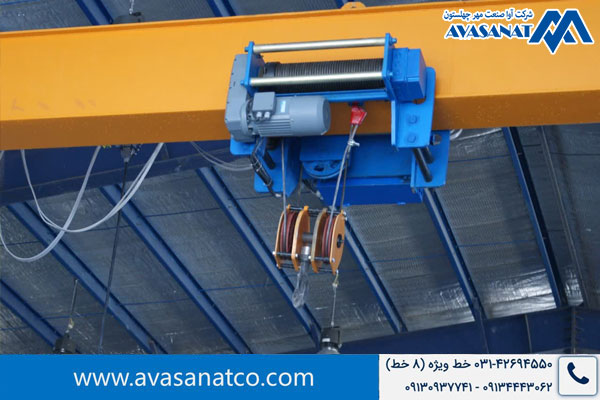

عوامل موثر بر قیمت این جرثقیل

عواملی که در قیمت این نوع جرثقیل نقش دارند شامل ، ارتفاع ، کلاس کاری ، تناژ و … هستند. لازم به ذکر است ظرفیت بلندکردن بار مدنظر تاثیر بسزایی در قیمت جرثقیل دارد و همین مورد با توجه به مکانیسم جرثقیل می تواند قیمت خرید جرثقیل را تغییر دهد. کلاس کاری این جرثقیل ها نیز در طراحی و قیمت آن تاثیر زیادی دارد.

شرکت آوا صنعت مهرچهلستون واقع در استان اصفهان که با سابقه 25 سال تولید کننده جرثقیل سقفی می باشد، جرثقیل های اپن وینچ را بنا به نیاز مشتریان طراحی و ساخت می نماید. این شرکت در زمینه مشاوره خرید انواع جرثقیل های روتین و غیر روتین با داشتن متخصصین و کارشناسان خود سعی در ارائه بهترین محصول در جهت رفع نیاز مشتریان است.

بررسی کاربرد های جرثقیل اپن وینچ

جرثقیل های اپن وینچ (OPEN WINCH CRANES) اکثراً تا ظرفیت 250 تن و ارتفاع 100 متر طراحی و ساخته می شوند و در همه صنایع می تواند مورد استفاده قرار گیرد. این نوع جرثقیل در انواع جرثقیل های سقفی تک پل و دو پل ، جرثقیل دروازه ای و … طراحی و ساخته می شود. جرثقیل های اپن وینچ در صنایع فولاد ، ذوب ، ریخته گری ، دریایی و کشتی سازی، سدسازی و … مورد استفاده قرار می گیرد. با توجه به ویژگی های این جرثقیل از آن جهت پروژه های صنعتی که نیازمند حمل بارهای سنگین هستند نیز استفاده می شود. معمولا در صنایع ذوب هم این جرثقیل کاربرد دارد و در شرایطی استفاده می گردد که سرعت حمل بار بسیار مهم و حیاتی است (مثلا پاتیل ذوب در صنایع ذوب )

روش نصب این جرثقیل به چه صورتی است؟

در این قسمت قصد داریم روش نصب جرثقیل اپن وینچ را برایتان شرح بدهیم لازم است بدانید این جرثقیل نیاز به تخصص و مهارت دارد و برای نصب آن باید مراحل زیر طی شود :

• بررسی محل نصب جرثقیل که در این مورد باید به فضای اطراف جرثقیل ، ظرفیت باربری زمین توجه نمود. بهتر است پیش از اقدام برای نصب در مورد محل قرار گیری از یک کارشناس کمک بگیرید.
• نصب وینچ جرثقیل
• اتصال زنجیر که در این مرحله باید زنجیر را از وینچ به قلاب متصل نمود. همچنین قلاب جرثقیل باید محکم به زنجیر بسته شود تا بتواند بار مدنظر را جابجا نماید.
• نصب سیستم کنترل جرثقیل
• راه اندازی و تست جرثقیل پس از نصب که در آن اجزای مختلف جرثقیل ، میبایست بررسی و باربرداری اش تست گردد.

همچنین باتوجه به اینکه با افزایش ارتفاع ، طول درام جرثقیل نیز زیاد می شود و پل های جرثقیل از هم فاصله می گیرد ، پس ناچاراً میبایست جرثقیل اپن وینچ ساخت.

جرثقیل های ذوب معمولا از نوع جرثقیل های اپن وینچ ساخته می شوند. در جرثقیل های اپن وینچ می توان ورق یا پایه اضافه کرد ، گیربکس جرثقیل را افزایش داد. همینطور که کلاس کاری جرثقیل بالا میرود ، ترمزهای قوی تری باید بکار گرفته شود و از ترمزهای کفشکی یا ترمزهای دیسکی جرثقیل استفاده نمود. ترمزهای این نوع جرثقیل باید قوی تر بکار برده شوند. همه مواردی که در جرثقیل بکار گرفته می شود بنا به خواست مشتری در شرایط گفته شده و نقشه برداری شده است.

شاید این مطلب هم برایتان مفید باشد: جرثقیل دروازه ای 3 تن تا 100 تن + کاربرد ها و ویژگی ها

بحث تعمیرات و نگهداری

تعمیرات نگهداری این جرثقیل ها هم همانند دیگر جرثقیل های سقفی ، دروازه ای و … انجام می گیرد فقط با این تفاوت که تعمیرات ساده تری دارد ، البته لازم به ذکر است نیاز به متخصصین تعمیرات نگهداری نیز می باشد.  همچنین به دلیل محدودیت های محیطی ، پیچیدگی نصب و راه اندازی و قیمت بالا این سبک از جرثقیل بصورت روتین مورد استفاده قرار نمی گیرد. کالسکه این جرثقیل دارای راهروهایی برای سهولت دسترسی جهت تعمیرات و تعویض قطعات هستند.
